Въведение

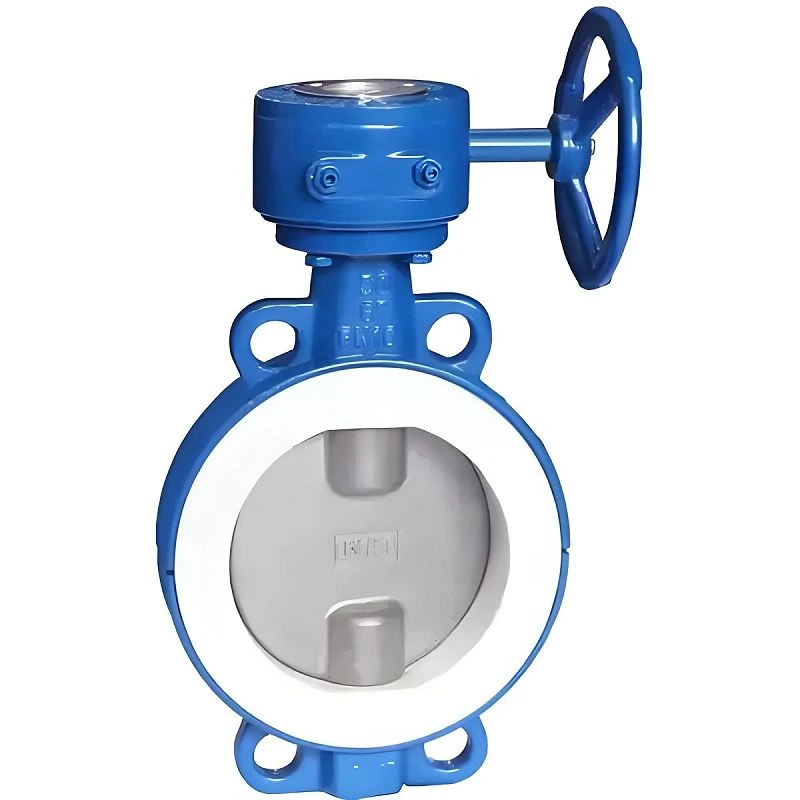

Облицованата дроселна клапа е тип вентил с устойчива на корозия-облицовка на вътрешната повърхност на тялото на вентила и канала за потока, която контролира потока на корозивната среда чрез въртене на дроселната плоча.
Спецификация
|
Параметър / характеристика |
Спецификация / Стандарт |
|
Модел |
PLB100 или OEM |
|
Гама размери |
2" – 24" |
|
Диапазон на налягането |
ANSI 150 / PN10-16 |
|
Край на връзката |
Вафла / ухо / двоен фланец |
|
Тип отвор |
Пълен отвор |
|
Операция |
Ръчна работа / Задействана работа |
|
Материал на тялото |
CF3, CF3M, CF8, CF8C, CF8M и др. |
|
Материал на диска |
CF3, CF3M, CF8, CF8C, CF8M и др. |
|
Тип седалка |
Мека седалка от PCTFE, метал-към-метал, метал + графит |
|
Допълнителни бележки |
Допълнителни размери и класове на налягане са налични при поискване |
|
Основен дизайн |
API 609, EN 593 |
|
Измерение-в-лице |
ASME B16.10, EN 558 |
|
Край на фланеца |
ASME B16.5 (до 24"), ASME B16.47 Серия A или B |
|
Тест и проверка |
API 598, EN 12266 |
|
Тест-за пожаробезопасност |
API 607 |
|
Тест за дифузни емисии |
ISO 15848-2 |
|
Типово изпитване за дифузни емисии |
ISO 15848-1, API 641 |
Характеристики
Ниска устойчивост на корозия:Тялото и дискът на клапана са изработени от неръждаема стомана или въглеродна стомана, с устойчива на корозия-облицовка (като PCTFE или други меки уплътнителни материали) на вътрешната повърхност. Това позволява на облицовката да се справи с устойчивостта на корозия, намалявайки разходите, свързани с използването на високо-сплавни материали навсякъде.
Ниско изтичане:Структурата на облицовката изолира средата от металния субстрат, образувайки повърхностно контактно уплътнение с мекото -уплътнително седло на клапана. Той отговаря на изискванията за изпитване за уплътняване на API 598 и EN 12266, намалявайки риска от проникване на корозия и изтичане.
Безопасност:Клапанът преминава изпитване за емисии ISO 15848 и изпитване за устойчивост на огън API 607, ограничавайки изтичането на среда при уплътняване на стеблото и необичайни работни условия (като пожар), като по този начин намалява необходимостта от допълнително уплътняване или защитни мерки.
Приложения
Химическа промишленост:Използва се в тръбопроводи, работещи със силно корозивни среди (киселини, основи и др.) за контролиране на потока на медиите и изолиране на оборудване.
Нефтена и газова промишленост:Използва се в системи, транспортиращи среди, съдържащи корозивни компоненти, за контрол на отварянето, затварянето и превключването на тръбопровода.
Електрическа индустрия:Използва се в системи за десулфуризация и химическо третиране за контрол и изолиране на корозивни течности.
Пречистване на водата и опазване на околната среда:Използва се в тръбопроводи за отпадни води и химическо третиране за регулиране на потока на течности и системи за превключване.
