Въведение

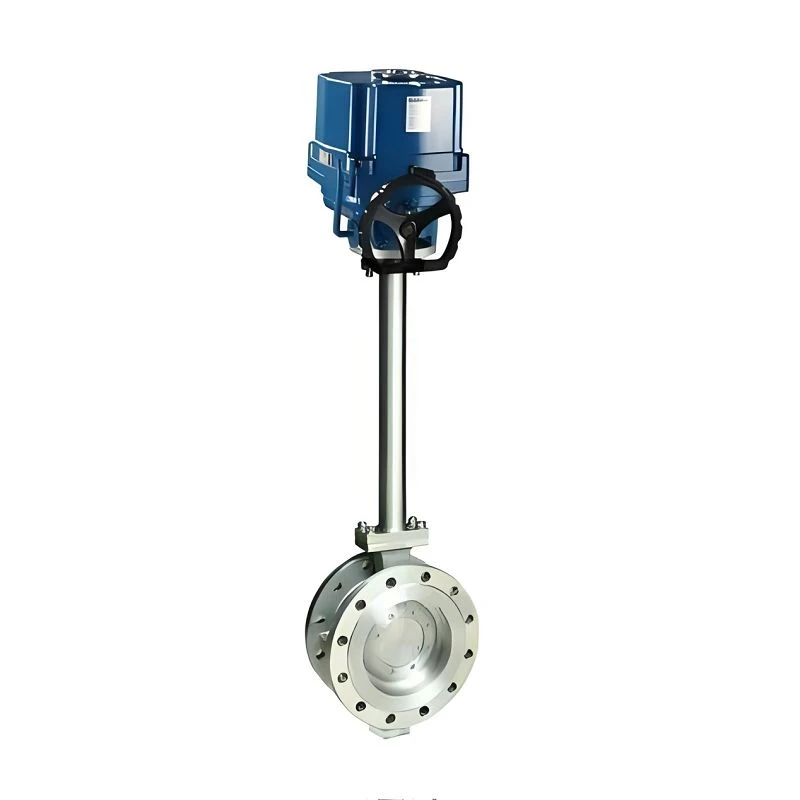

Високоефективната криогенна бътерфлай клапа е клапа, която използва въртенето на бътерфлай плоча, за да контролира потока от среда и е специално проектирана за транспортни и контролни системи на криогенна среда (като LNG).
Спецификация
|
Параметър |
Спецификация |
|
Модел |
PCB300-CRY или OEM |
|
Гама размери |
2" ~ 42" |
|
Диапазон на налягането |
ANSI 150-300 |
|
Край на връзката |
RF / BW |
|
отвор |
Пълен отвор |
|
Операция |
Ръчно управление, Задействано действие |
|
Материал на тялото |
CF3, CF3M, CF8, CF8C, CF8M и др. |
|
Материал на диска |
CF3, CF3M, CF8, CF8C, CF8M и др. |
|
Материал на седалката |
Мека седалка от PCTFE, метал-към-метал, метал+графит |
|
Допълнителни опции |
Допълнителни размери и класове на налягане са налични при поискване |
|
Базов стандарт за проектиране |
API 609, EN 593 |
|
Лице-в-стандартно |
ASME B16.10, EN 558 |
|
Стандартен край на фланеца |
ASME B16.5 (до 24"), ASME B16.47 серия A/B (26" и повече), EN 1092 |
|
Тест и проверка |
API 598, EN 12266 |
|
Тест-за пожаробезопасност |
API 607 |
|
Тест за дифузни емисии |
ISO 15848-2 |
|
Типово изпитване за FE |
ISO 15848-1, API 641 |
|
Приложение |
Разработен за LNG системи |
|
Дизайн на предния капак |
Удължен капак за криогенно приложение |
|
Стандарт за корозия |
Производство по най-новата версия на NACE при поискване |
Характеристики
Ниска загуба:Разширена структура на капака премества позицията на пълнежния уплътнител нагоре извън зоната на ниска-температура и отговаря на изискванията за контрол на емисиите на ISO 15848 за контролиране на изтичането на уплътнение на стеблото.
Отлично уплътнение:Тялото и дискът на клапана са изработени от аустенитна неръждаема стомана (като CF3, CF3M, CF8M). Този тип материал поддържа устойчивост на удар при ниски температури и комбиниран с уплътнителни структури от PCTFE или метал + графит, той отговаря на изискванията за уплътняване в среда с ниска-температура.
Устойчивост на висока температура:Уплътнителната структура е преминала теста за устойчивост на пламък API 607. В случай на повреда на мекото уплътнение, под-уплътнението от метал или метал + графит поема уплътнителната функция, ограничавайки изтичането на среда.
Приложения
LNG индустрия:Използва се в системи за съхранение и транспортиране на втечнен природен газ за контрол на отварянето, затварянето и регулирането на потока на криогенни среди.
Преработка на криогенен газ:Прилага се в устройства за разделяне на въздух и криогенни газове за контролиране на потока от криогенни среди като кислород и азот.
Нефт и природен газ:Използва се в единици за криогенно разделяне и обработка за контрол на потока от криогенни въглеводородни среди и за изолиране на системата.
Криогенни химически системи:Използва се в тръбопроводи, включващи криогенни реакции или съхранение и транспортиране за постигане на контрол на средата и изолиране на оборудването.
