Въведение
Сферичният кран за вафли е вид клапан, който се монтира чрез затягане между фланците на тръбата и се използва за контролиране на потока на течност или газ в тръбопроводите.
Спецификация
|

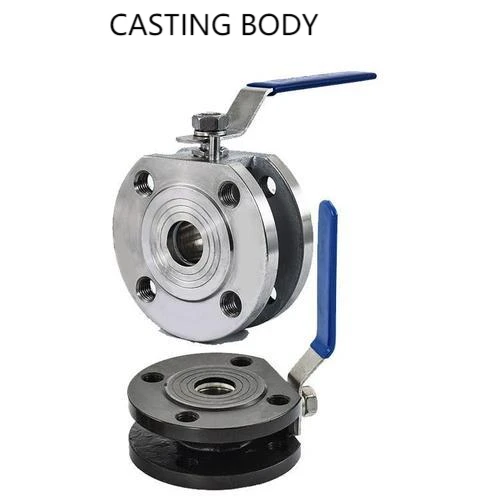

МОДЕЛ |
P10C ИЛИ OEM |
|
Строителство |
1 бр сферичен кран тип вафла |
|
Размер |
3/8"-8" DN10-DN200 |
|
Рейтинг |
PN10-40 ANSI 150-300 |
|
Връзка |
RF фланец или друг по заявка |
|
Материали |
ASTM A 216 WCB / ASTM A 351 CF8 / ASTM A351 CF8M |
|
Седалки |
Мека или метална седалка |
|
Монтажна подложка за задвижка |
ISO 5211 |
|
Работна темп. |
-196 градуса - + 400 градуса |
|
Лице в лице |
EN 558-1 СЕРИЯ 100 |
|
Дизайн според |
ASME B16.34, EN 12516-1 |
|
Клас на плътност |
Степен A (нулево изтичане) съгл. EN 12266-1 |
|
Облицовка на фланеца |
RF съгласно EN 1092-1, PN 10-40, ASME B16.5, ANSI 150-300 |
|
Пробиване на фланци, метрични отвори според |
EN 1092-1, PN 10-40 / ASME B16.5, ANSI 150-300 |
|

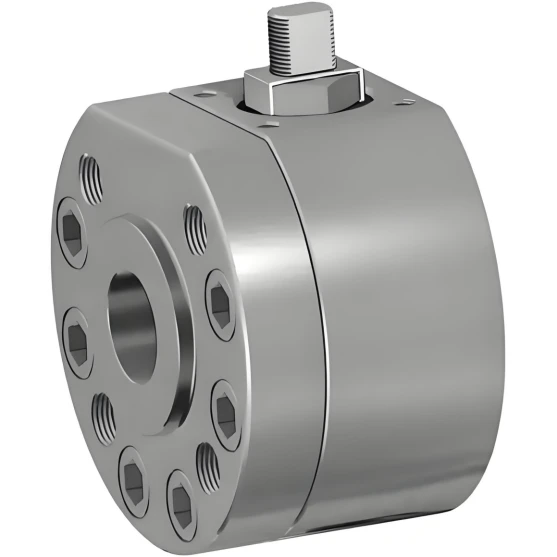

МОДЕЛ |
P10F ИЛИ OEM (ПЪЛЕН ОТВОР) |
|
Строителство |
1 бр сферичен кран тип вафла |
|
Размер |
3/8"-4" DN10-DN100 |
|
Рейтинг |
PN 63-100 ANSI 600 |
|
Връзка |
RF фланец или друг по заявка |
|
Материали |
ASTM A 105 / ASTM A 479 F304 / ASTM A479 F316 |
|
Седалки |
Мека или метална седалка |
|
Монтажна подложка за задвижка |
ISO 5211 |
|
Работна темп. |
-196 градуса - + 400 градуса |
|
Лице в лице |
EN 558-1 СЕРИЯ 100 |
|
Дизайн според |
ASME B16.34, EN 12516-1 |
|
Клас на плътност |
Степен A (нулево изтичане) съгл. EN 12266-1 |
|
Облицовка на фланеца |
RF съгласно EN 1092-1, PN 63-100, ASME B16.5, ANSI 600 |
|
Пробиване на фланци, метрични отвори според |
EN 1092-1, PN63- 100 / ASME B16.5, ANSI 600 |
Характеристики
Ниско изтичане:Топката и седлото образуват контактно уплътнение на повърхността, постигайки нулеви течове в затворено състояние, преминавайки теста за уплътняване клас A на EN 12266-1.

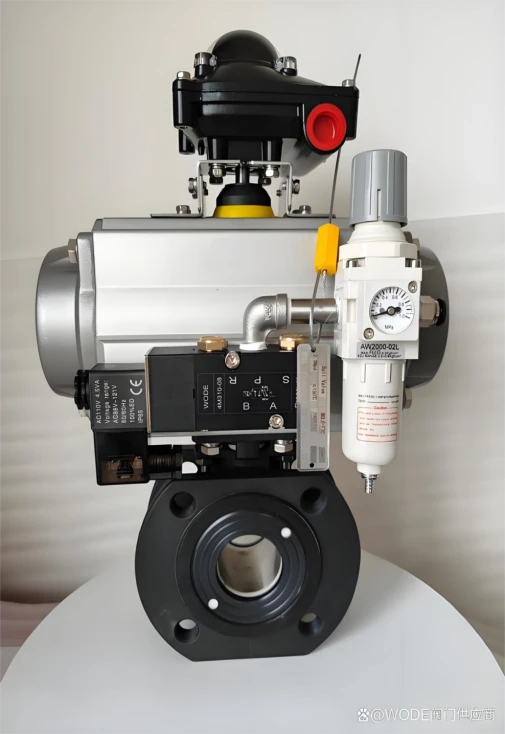

Широка съвместимост:Тялото на вентила разполага със стандартна монтажна платформа ISO 5211 отгоре, което позволява директен монтаж на задвижващия механизъм без допълнителни скоби или преходни връзки.
Разширени условия на работа:Материалите на корпуса на вентила включват въглеродна стомана и неръждаема стомана (като WCB, CF8, CF8M, A105, F304, F316), с опционални меки или метални уплътнителни структури, позволяващи същия дизайн да покрива ниски-температури до високи-температури и корозивни среди.
Приложения
Нефт и газ:Използва се за изключване-на среда в тръбопроводи, което позволява контрол на потока на флуида по време на отваряне и затваряне, за да се отговори на нуждите от изолация на тръбопроводния сегмент и поддръжка.
Химическа промишленост:Използва се в тръбопроводи, пренасящи различни корозивни или реактивни среди, позволяващи превключване на процеси и изолиране на оборудването чрез отваряне и затваряне на клапана.
Електрическа индустрия:Използва се в тръбопроводи за пара или спомагателна система за постигане на контрол на потока на медиите и изолация по време на поддръжката на системата.
Общи промишлени системи:Използва се във водни, въздушни и общи тръбопроводи за промишлени течности за постигане на контрол на отваряне и затваряне и оперативно превключване между оборудване нагоре и надолу по веригата.
