Въведение

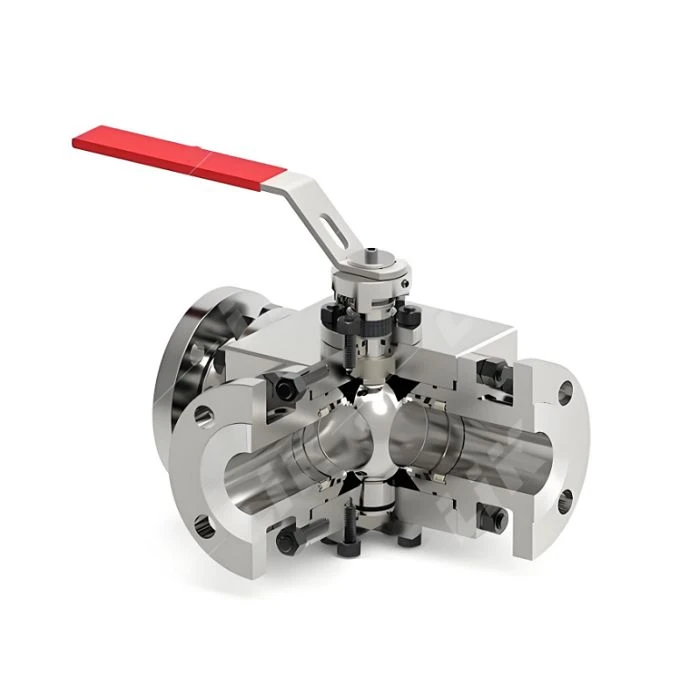

Сферичните кранове Mutiport са сферични кранове, които контролират потока на средата през три-или четири-пътна структура на пътя на потока и се използват в тръбопроводни системи, които изискват много-превключване на пътя.
Спецификация
|
Спецификация |
Подробности |
|
Модел |
3-посочен P30A / 4-посочен P40A ИЛИ OEM |
|
Строителство |
Разделено тяло с фланци с 3 или 4 порта |
|
Размер |
1/2" – 10" (DN15-DN250) |
|
Рейтинг на налягането |
PN16-40 / ANSI 150-300 |
|
Връзка |
RF фланец или друг по заявка; ASME B16.5 съвместим |
|
Материали |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
Седалки |
Мека или метална седалка |
|
Монтажна подложка за задвижващ механизъм |
ISO 5211 |
|
Работна температура |
-196 градуса до +400 градуса |
|
Стандарти за проектиране |
Лице в лице: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Облицовка на фланеца |
RF съгласно EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Пробиване на фланец |
Метрични отвори по EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Клас на плътност |
API 598 Cl. A / ASME B16.104 / FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208 |
|
Дизайн на стеблото |
Против{0}}издухване |
Характеристики
Фиксиран път на превключване на потока:Вътрешните канали (L- или T- форма) на топката определят свързаността, а позициите на отваряне и затваряне съответстват на ясен път на потока. Логиката на превключване се определя директно от структурата, без да се изисква допълнително блокиращо управление.
Централизиран контрол на течове:Много{0}}функционалността е завършена в едно тяло на клапана. Уплътнителната повърхност е съсредоточена в контактната зона между топката и леглото на клапана. Затвореното състояние отговаря на изискванията на API 598 клас A и EN 12266-1, намалявайки пътищата на изтичане, причинени от множество точки на свързване.
Унифицирано задвижване на задвижването:Горният интерфейс на корпуса на клапана съответства на ISO 5211. Превключването между множество канали на потока се постига чрез един задвижващ механизъм, задвижващ въртенето на топката, елиминирайки необходимостта от свързване на множество задвижващи механизми.
Приложения
Нефтохимическа промишленост:Използва се за разпространение на медии или превключване между множество конвейери на процеси, което позволява преобразуването на различни пътеки на процеси.
Пречистване на вода:Използва се за превключване на посоката на потока и контрол на разпределението между входящ/отходящ поток или множество резервоари.
Фармацевтични и фини химикали:Използва се в много-партидни или много-системи за формулиране за постигане на превключване и изолиране на различни пътища на медиите.
Енергийни и промишлени системи:Използва се в охлаждаща вода или спомагателни системи за постигане на управление на отклоняване и обръщане на флуида.
